所配置的試驗箱為基于FDM成型技術的桌面型3D打印機實驗教學系統,該教學系統采用箱式結構,由機身運動結構、機身傳動結構、機身支撐結構、成型供料傳輸、成型運動、傳感器、數字與模擬電子、PCB布控、電路傳導、信號處理、電機控制與驅動、嵌入式控制、工業計算機、中控、人機交互、供電16個部分組成。實驗箱按模塊劃分包含:鈑金模塊、打印頭模塊、傳動模塊、線路模塊、 ?配件模塊、機械固定模塊、附件模塊。
在線咨詢 產品詳情地址:廈門市集美區集美大道1302號創業大廈25層
郵編:361021
電話:0592-6363732,0592-5601781
傳真:0592-5601782
手機:13860161749 林經理
郵件:Lynn@3dtakers.com
(一)試驗箱裝配需達到的整機技術及性能指標
1、工作條件
1.1 環境溫度: 5-35℃;
1.2 相對濕度: ≤80%;
1.3 工作電源: 110V-220V,50-60Hz±1Hz;
2、技術規格及性能指標
2.1 輸入電壓: 110-220V;
電源輸出: 150W,24V;
電機型號: 混合式步進電機;
2.2 打印耗材直徑: 1.75mm;
2.3 打印耗材: PLA、ABS;
2.4 打印頭個數: 1個;孔徑:≤0.4mm;
2.5 打印技術: FDM技術;
2.6 設備接口: 高速SD卡;操作模式:手動控制/SD卡;
2.7 定位精度(不低于): Z軸0.005mm;XY軸0.012mm;分層厚度:0.1-0.4mm;
2.8 軸向行程: X軸:130mm;Y軸:130mm:Z軸:130mm;
2.9 支持液晶屏、旋轉按鈕按鍵操控;支持SD卡離線打??;
2.10 支持K型熱電偶,采用PID高精度控制溫度變化;
2.11 顯示: 中文字幕液晶顯示屏操作打??;
2.12 包含全自動模型支撐切片軟件:支撐率0-100%,支撐變化精度0.1%,支撐選擇度自由可調,切片精度0.03-1mm,切片過程自動標點、自動遍歷、自動優化,可自動轉化為機器代碼;
2.13 支持格式: *.stl/*.dae/ *.obj;
2.14 打印速度: 40mm/s-120mm/s;打印精度:0.1-0.3mm;
2.15 支持面向智能制造CPS遠程控制系統設置與連接、無線網絡與硬件配對掃描綁定、app遠程操作與控制、遠程導入分布式3d打印機、遠程自動化運行3d打印機控制系統、遠程獲取打印機狀態參數、遠程下發打印機控制指令、遠程下發打印任務
2.16 電磁安全:全金屬電磁屏蔽,最大程度防止電磁波輻射、電磁污染和電磁干擾,達到CE認證標準;
(二)實驗箱模塊

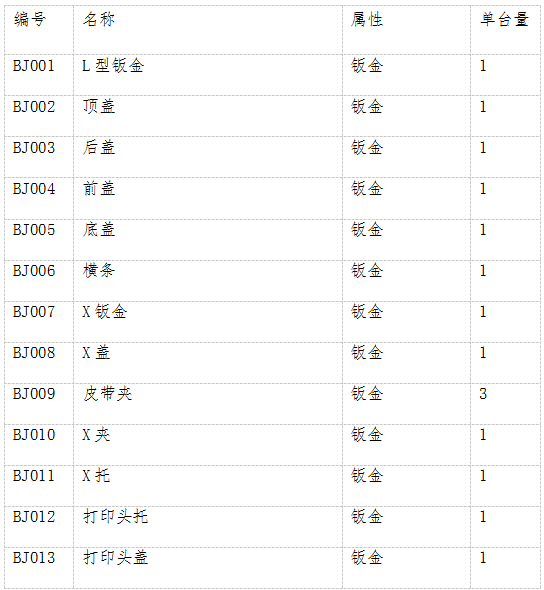

1、鈑金模塊

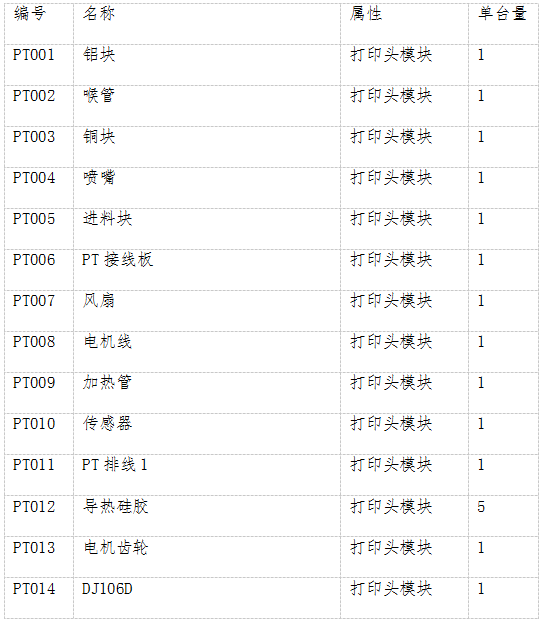

2、打印頭模塊

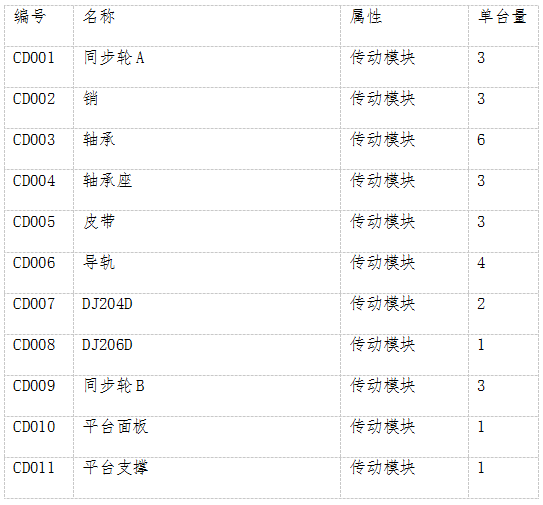

3、傳動模塊

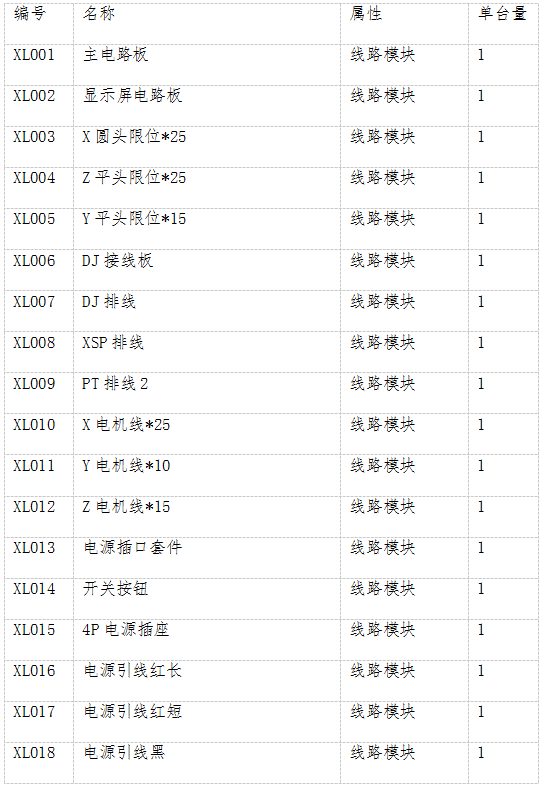

4、線路模塊

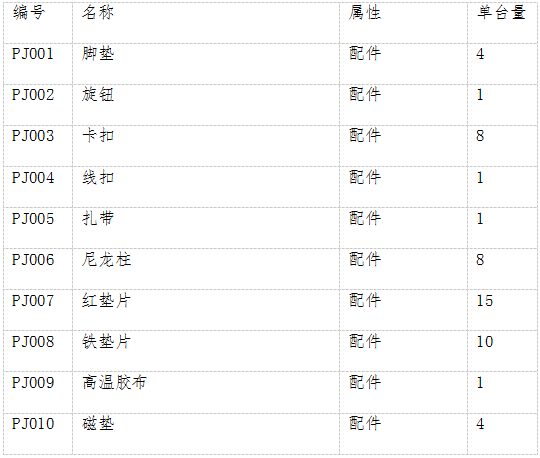

5、配件頭模塊

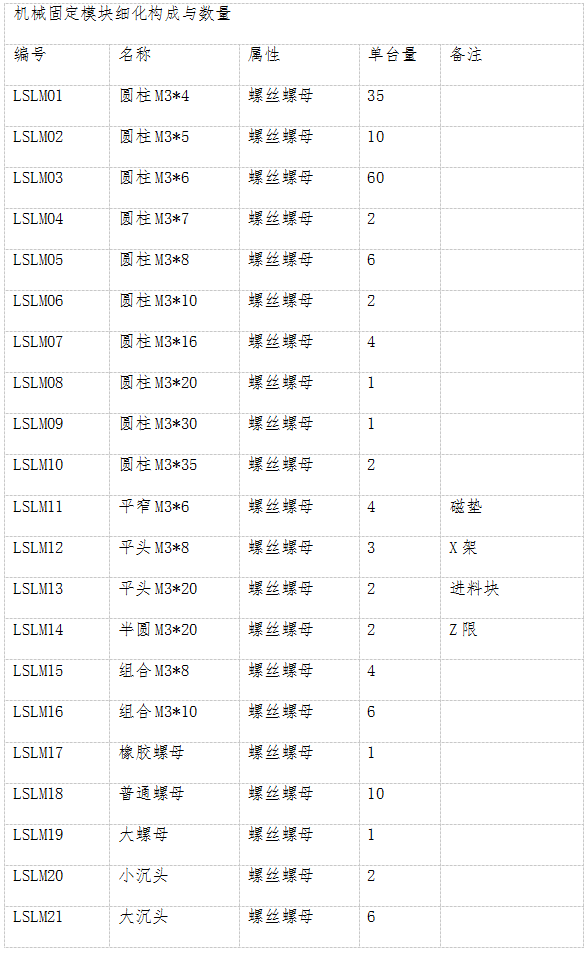

6、機械固定模塊

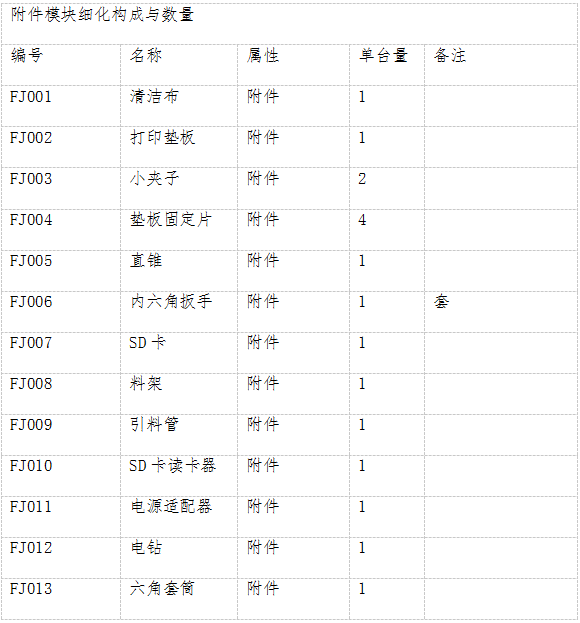

7、附件模塊
